Is féidir leat beagnach gach cinneadh cábla téimh limistéir ghuaiseach a laghdú go ceithre cheist: cad a cheadaíonn an t-aicmiú limistéir, cén aicme teochta a chaithfidh an cábla fanacht faoi, cén dualgas atá air a chomhlíonadh, agus an bhfuil an ceadú céanna ag na foirceann agus na rialuithe agus an cábla. Freagair iad san ord sin agus is gnách go dtiteann an gearrliosta chuig beirt nó triúr iarrthóirí.
Déanann líne chomhdhlúthán 6 orlach an pointe. Teastaíonn teocht 80 °C a chothabháil, feiceann sé gal 150 °C dhá uair sa bhliain, suíonn sé i limistéar Crios 1 le grúpa gáis IIB agus rang T3, agus ritheann sé 320 m. Athraigh fíric amháin agus athraíonn an freagra. Ardaigh an gal amach go 200 °C agus beidh cábla inslithe mianraí an t-aon rogha sábháilte. Síneadh an rith go 3 km agus tosaíonn rianú éifeacht an chraicinn ag dul san iomaíocht.
Na Ceithre Chinneadh, san Ord atá Tábhartha
Cuir na ceithre scagairí seo i bhfeidhm sula n-osclaíonn tú catalóg, mar go mbaineann gach ceann acu roghanna seachas iad a chur leis.
- Aicmiú limistéir agus grúpa gáis nó deannaigh. Cinneann Crios 1, Crios 2, an grúpa agus an rátáil deannaigh cad is féidir a shuiteáil ar chor ar bith.
- Aicme teochta agus teocht uasta an phróisis. Socraíonn sé seo uasteorainn teocht an dromchla don sheath cábla, ní hamháin don phíopa.
- Dualgas. Coinnigh teocht, méid an phíobáin, insliú, comhthimpeallach, voltas soláthair agus fad reatha na vata in aghaidh an mhéadair atá uait.
- Crua-earraí córais. Cinneann treoraí fuara, boscaí acomhal, teirmeastait, braiteoirí agus cosaint locht ar an talamh cibé an mairfidh an formheas an tsuiteáil.
An t-ordú a aisiompú agus gheobhaidh tú an teip clasaiceach tionscadail: ceannaíodh cábla ar phraghas, ansin athdhearadh sé seachtaine roimh thosú tosaithe toisc go raibh an bosca acomhal IP66 seachas Ex e.
Céim 1: Léigh Aicmiú Achair agus Aicme Teochta le Chéile
Déanann Crios agus Rannán cur síos ar an riosca céanna le páipéarachas difriúil
Roinneann cleachtas IEC agus ATEX gléasra ina chriosanna, agus úsáideann Meiriceá Thuaidh rannáin. Is ionann Crios 1 den chuid is mó agus Aicme I, Roinn 1, agus is ionann Crios 2 agus Roinn 2. Tá an iarmhairt phraiticiúil simplí: ní shásóidh cábla deimhnithe le haghaidh Rannán 2 sonraíocht Chrios 1, cé go bhfuil an dá chur síos in-idirmhalartaithe i ndoiciméad tairisceana.
| Suíomh (IEC / ATEX) | Coibhéis Mheiriceá Thuaidh | Cad a chiallaíonn sé do rianú teasa |
|---|---|---|
| Crios 0 | Aicme I, Roinn 1 (annamh) | Rianú eisiata de ghnáth; ciorcaid atá sábháilte go bunúsach amháin |
| Crios 1 | Aicme I, Roinn 1 | Rianú ex e nó ex d le foirceann deimhnithe; línte peitriceimiceacha is mó |
| Crios 2 | Aicme I, Roinn 2 | Leibhéal cosanta níos ísle glactha; tá an fhuinneog locht gearr, ní nialas |
| Crios 21 / 22 | Aicme II, Roinn 1/2 | Imfháluithe deannaigh-daingean móide rialú teochta dromchla |
Is teorainn dromchla é an rang teochta, ní rátáil táirge
Cuireann aicme teochta an gháis nó an deannaigh teorainn ar theocht dromchla gach rud atá suiteáilte laistigh den limistéar: 450 °C le haghaidh T1, 300 °C do T2, 200 °C do T3, 135 °C do T4, 100 ° C do T5 agus 85 °C do T6. Socraítear teocht an truaill de réir cibé acu is teo, sreabhán an phróisis nó aschur an chábla féin, agus sin an áit a ngabhtar formhór na dtionscadal.
- Ní fhágann líne 100 °C i limistéar T4 (135 °C) ach 35 °C de spás cloiginn.
- Le timthriall amach gaile 150 °C ní rialaítear aon chábla a bhfuil rátáil T5 nó T6 aige.
- Is minic gurb é dearadh rialaithe, nuair a stopann teirmeastat nó teorannóir an cábla ó bhaint amach a uasmhéid, an t-aon bhealach chun cábla ard-aschuir a choinneáil taobh istigh d'aicme ísealteochta.
Maidir leis na modhanna teipe nach gcoisctear le deimhniú amháin, léigh ár nóta ar cibé an bhfuil cáblaí téimh féinrialaithe sábháilte le húsáid i limistéir ghuaiseacha .
Céim 2: Meaitseáil an Teaghlaigh Cábla leis an Dualgas
Don chuid is mó de phíbobair i gCrios 1 faoi bhun 150 °C, is é téip fhéinrialaithe nó theorannaithe cumhachta an freagra comhlíontach is saoire. Thar an méid sin, nó i gcás ina n-ionsaíonn an t-atmaisféar polaiméirí, buaigh cábla inslithe mianraí. Ar phíblínte roinnt ciliméadar ar fad, is é rianú éifeacht an chraicinn an t-aon rogha phraiticiúil.
| Teaghlaigh cábla | Raon cothabhála tipiciúil | Gearr go fad ar an suíomh | Is fearr oiriúnach |
|---|---|---|---|
| Féinrialú | Cosaint sioc go 120 go 150 °C | Tá | Crios 1 or 2 pipe, tank and instrument lines |
| Cumhacht-theorannú | Timpeall 110 go 150 °C | Tá | Línte meánfhad a dteastaíonn dlús aschuir níos airde uathu |
| Wattage tairiseach | 150 go 250 °C agus os a chionn | Comhuaineach tá, sraith uimh | Línte ardteochta le dearadh rialaithe |
| Mianra-inslithe | 400 °C agus os a chionn | Níl, faid mhonarcha | Teocht ard, creimeadh, mí-úsáid meicniúil |
| Craiceann-éifeacht | Línte fada, suas go dtí thart ar 200 °C | Níl | Píblínte roinnt ciliméadar ar fad |
Suíonn cábla teorannaithe cumhachta ar nós an tsraith ACCCT idir an dá dhálaí foircneacha: tá a aschur i bhfad níos cobhsaí ná téip féinrialaithe, agus is féidir é a ghearradh go fad ar an láithreán fós, rud atá tábhachtach nuair a athraítear líne le linn na tógála.
Cáblaí Rianaithe Teasa ACC-CT a Theorannú Cumhachta do Línte Próisis Oireann aschur cobhsaí a theorannú cumhachta, solúbthacht fad gearrtha réimse, agus seaicéid ceimiceach-resistant do chothabháil teochta próisis agus cosaint sioc ar línte modhnaithe. Féach Táirge → Is éard atá i gcábla mianraí-inslithe an t-aischur a bhíonn go minic ar an gcéad rogha ar línte te nó atá nochta go meicniúil, toisc go nglacann sé le teocht truaill nach féidir le polaiméir a bhaint amach agus tugann a sheath miotail fíorchosaint mheicniúil don seoltóir.
Céim 3: Sheath, Braid agus an Cheist Creimeadh
Níl seaicéid polaiméire idirmhalartaithe
Baineann seaicéid PVC caighdeánach le cosaint ó sioc intíre, ní in aonad próisis. Seasann seaicéid fluoropolymer i gcoinne hidreacarbóin agus an chuid is mó de thuaslagóirí, ach bogann siad fós ag teocht ard agus téann roinnt cumhránaic orthu thar na blianta seirbhíse.
Tá truaillí miotail ann toisc go n-itheann roinnt atmaisféar polaiméirí
Scriosann ardáin amach ón gcósta, limistéir uisce fuaraithe saibhir clóiríd agus seirbhís ghéar braid cruach dhosmálta go tapa, agus is é sin an fáth go bhfuil clúdach Alloy 825 ann. Ar shonraíocht theoranta clóiríd is cinneadh creimeadh é an rogha truaill, ní cinneadh margaíochta.
Cábla Téamh Inslithe Mianraí Scoite Alloy 825 do Limistéir Ghuaiseacha Rianú teasa MI resistant creimeadh le haghaidh cosaint reo ardteochta agus cothabháil teochta i seirbhís amach ón gcósta atá saibhir i clóiríd, ola, gás, ceimiceacha agus fuinnimh. Féach Táirge → Céim 4: Foirceann, Rialuithe agus Cosaint ar Locht Talún
Stopann teastas limistéar guaiseach cábla ag a luaidhe fhuar. Is cuma cad é an talamh luaidhe fuar isteach, caithfidh an crios, an grúpa gáis agus an rang teochta céanna a iompar, nó níl an suiteáil neamhchomhlíonta is cuma cé chomh maith agus atá an cábla.
- Boscaí acomhal i leaganacha Ex e nó Ex d, le faireoga cábla deimhnithe a mheaitseáil le trastomhas an chábla.
- Teirmeastait limistéar guaiseach, bíodh ionduchtú píblíne nó cineálacha braite dromchla, mar sin lasctar an ciorcad ar ualach seachas ar obair tomhais chomhthimpeallach.
- Braiteoirí teochta réamhcheadaithe. Tomhaiseann an raon MMP-PT100Ex suas le 482 ° C, a chlúdaíonn dualgais rianaithe gaile agus ardteochta.
- Cosaint locht talún ar gach brainse. Tá cleachtas IEC agus NEC 427.22 araon ag súil leis, agus is leibhéal turais coitianta é 30 mA.

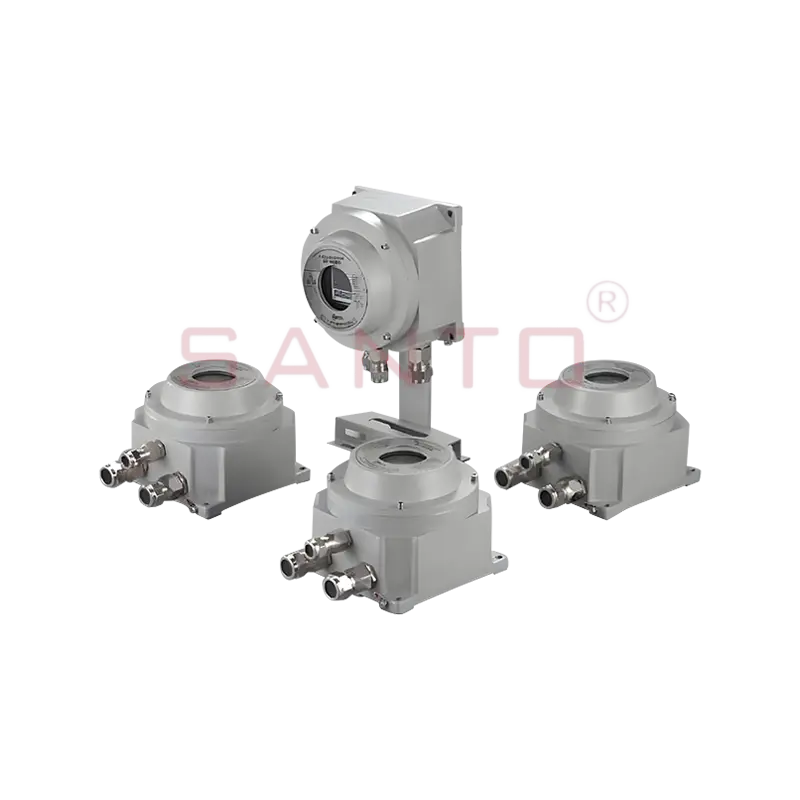

HDBK-WK Rialaitheoir Teochta Pléascadh-Proof do Rianú Teas Leictreach Cúlpháirtí rialaithe teochta críochfoirt Chliste a chuireann in ionad teirmeastait mheicniúla, le feidhmeanna cosanta, rabhaidh, monatóireachta agus cumarsáide do chórais rianaithe leictreacha. Féach Táirge → Seiceálacha Coimisiúnaithe agus Cothabhála a Bhaineann Fíorfhadhbanna
Aisíocann ceithre sheic a gcostas laistigh den chéad bhliain oibríochta, agus gan bacadh leo is é an chaoi a n-éiríonn dearaí sábháilte ina suiteálacha neamhshábháilte.
- Tomhais an fhriotaíocht inslithe ar gach ciorcad ag 500 VDC sula ndúntar an t-insliú teirmeach, agus arís roimh fhuinneamh.
- Déan suirbhé teirmeagrafach faoi ualach nuair a bheidh an líne cobhsaithe, agus an cábla fuinnmhithe agus ag gnáth-theocht an phróisis.
- Athsheiceáil an rang teochta aon uair a athraíonn teocht an phróisis nó an táirge; ní fhéadfaidh cábla comhlíontach ag 90 °C a bheith ag 140 °C.
- Déan boscaí acomhal a iniúchadh le haghaidh taise ag gach múchadh, agus coinnigh líníochtaí mar a tógadh a thaispeánann an rianbhealach.
Ceisteanna Coitianta
An féidir cábla féin-rialála a úsáid i gCrios 1?
Sea, nuair a iompraíonn sé an deimhniú ceart limistéir ghuaiseach agus go bhfanann a theocht truaill taobh istigh d'aicme teochta an limistéir. Is annamh a bhíonn an cábla féin ar an bhfadhb; is gnách go mbíonn na foircinn.
An dteastaíonn teirmeastat i gcónaí do limistéar guaiseach?
I gCrios 2 le teocht íseal cothabhála, is minic go leor cábla féinrialaithe agus bosca acomhal ceadaithe. I gCrios 1 le dlús ardchumhachta, is é teirmeastat nó teorannóir a choimeádann an rátáil T bailí.
An féidir cábla inslithe mianraí a ghearradh go fad ar an láithreán?
Go ginearálta uimh. Soláthraítear cábla MI i faid mhonarcha le foircinn séalaithe, mar sin is tasc dearaidh é an fad ceart a ordú, ní sonraí suiteála.
Cad a tharlaíonn má ardaíonn teocht an phróisis tar éis coimisiúnaithe?
Déan seiceáil an ranga teochta arís láithreach. Is féidir le hardú 30 °C ar theocht líne suiteáil chomhlíontach a bhrú lasmuigh dá rátáil T, agus d'fhéadfadh gur cineál cábla difriúil a bheadh sa shocrú seachas teirmeastat eile.
Má tá an líníocht aicmithe achair agat, an méid líne, na sonraí inslithe agus an teocht cothabhála a theastaíonn, is cleachtadh gairid innealtóireachta é an roghnú seachas díospóireacht. Seol na ceithre mhír sin chuig ár n-innealtóirí tríd an leathanach teagmhála agus tiocfaimid ar ais le teaghlach cábla, dlús cumhachta agus na crua-earraí comhoiriúnacha Ex-rated.
